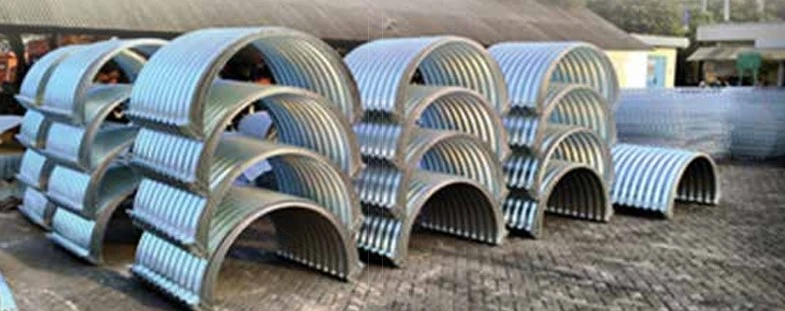

Nestable flange E-100 merupakan tipe yang paling sederhana dan favorit dari pipa baja bergelombang. Karena tipe ini hanya terdiri dari dua buah plat setengah lingkaran yang ditangkupkan dan di join dengan baut galvanis. Tipe ini sering digunakan sebagai gorong-gorong, jembatan kecil, drainase, tutup konveyor, dan lainnya.

Note :

1. Timbunan minimal untuk jalan raya adalah 0.6 m sampai atas perkerasan
2. Timbunan minimal untuk jalan kereta adalah 1.0 m sampai atas rel
3. Timbunan minimal diukur atas pipa sampai atas bagian perkerasan atau permukaan aspal.Timbunan minimal untuk kendaraan alat berat atau muatan sejenisnya adalah 1.2m

Langkah-langkah berikut menjelaskan prosedur dasar dan umum untuk mendesain sebuah Nestable Flange E-100 secara struktural, namun tidak dimaksudkan untuk mewakili semua kemungkinan pertimbangan yang harus diinvestigasi oleh seorang desainer yang bijaksana. Meskipun tidak semua langkah ini akan dibahas dalam dokumen ini, bantuan desain tambahan tersedia. Jika desainer memiliki pertanyaan mengenai suatu aspek dari desain struktur, silakan hubungi kami.

Urutan Desain dan Referensi

1. Pemilihan Struktur Umum Nestable Flange E-100

• Panduan pemilihan struktur hidrolik, lalu lintas/pejalan kaki, desain struktur, atau struktur pemisah kelas

2. Pertimbangan Pemilihan Tambahan

• Penyempurnaan pemilihan struktur

3. Periksa Umur Layanan dan Perlindungan Struktur dari Lingkungan

• Efek lingkungan
• Umur desain
• Pemilihan material - Baja galvanis atau aluminium
• Perlindungan dari lingkungan agresif
• Garam penghilang es

4. Periksa Hidrolika Struktur (tidak dibahas di sini)

• Melakukan pemeriksaan hidrolik
• Hidrolika struktur logam bergelombang
• Alat untuk analisis hidrolik
• Analisis gerusan

5. Periksa Desain Struktural

• Melakukan pemeriksaan hidrolik
• Garis besar metode desain

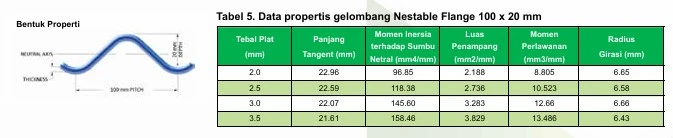

• Sifat material

6. Tentukan Penempatan

• Selubung tanah di bawah dan di sekitar struktur
• Penempatan
• Persyaratan pondasi
• Selubung timbunan - Rekomendasi timbunan

7. Perawatan Ujung Struktur

• Sudut miring, miring
• Dinding kepala
• Dinding kaki dan dinding pemotong

8. Tentukan Prosedur Instalasi Struktur

9. Spesifikasi Material, Desain, dan Instalasi

• AASHTO
• ASTM
• AS
• SNI

10. Gambar CAD Bentuk struktur dan gambar detail tersedia untuk perancang atas permintaan.

Perusahaan Rangka Jembatan menawarkan layanan desain profesional yang wajib untuk aplikasi Flensa Nestable E-100. Layanan ini meliputi, namun tidak terbatas pada:

• Desain struktural
• Desain hidrolik
• Saran dan detail konstruksi
• Saran durabilitas
• Gambar perakitan dan panduan instalasi

Struktur dirancang khusus untuk memenuhi persyaratan jarak bebas atau area saluran air hidrolik yang diperlukan. Tinjauan struktural akan menggunakan 2 metode:

• Module calculation

Based on AASHTO, ASTM, AS, and SNI. Depending on client needed.

• Finite Element Analysis

NESTABLE FLANGE E 100

Nestable Flange E100 adalah jenis yang kuat, ringan, dan tahan terhadap patah. Karena sifat-sifat ini, pemasangannya dapat dilakukan dengan cepat, mudah, dan dengan peralatan yang paling murah.

Pembongkaran dan Penanganan

Meskipun Nestable dapat menahan penanganan yang kasar tanpa deformasi, namun harus tetap ditangani dengan hati-hati. Saat pembongkaran, jangan pernah membuang Nestable langsung dari bak truk, tetapi harus diangkat atau digulingkan untuk melindungi permukaan galvanisnya. Menyeret struktur kapan pun dapat merusak lapisan dan membahayakan daya tahannya. Selain itu, hindari menabrak batu atau benda keras saat menurunkan pipa ke dalam parit.

Perakitan

Sebelum memulai perakitan struktur, pelajari Gambar Tata Letak Umum spesifik lokasi yang disediakan oleh Perusahaan Jembatan Rangka, dengan memperhatikan secara khusus Detail yang menunjukkan orientasi pelat dan tumpang tindih sambungan, karena ini sangat penting. Pelat tidak simetris dan harus diorientasikan dengan benar.Urutan peletakan yang ditunjukkan pada Detail Tata Letak Pelat pada gambar disarankan untuk meminimalkan kemungkinan kesalahan penyelarasan struktur.Untuk struktur pendek, seluruh panjang pelat bawah diletakkan pada tahap pertama dan tahap kedua secara efektif menyelesaikan struktur jika urutan perakitan diikuti.Dalam kasus struktur yang lebih panjang, metodologi dua tahap pertama harus diulang untuk segmen struktur berikutnya untuk memastikan bahwa kemiringan dan penyelarasan dipertahankan.

Selama perakitan, hubungkan pelat bawah dan atas dengan sedikit mungkin baut. Masukkan baut yang cukup untuk menahan pelat pada posisinya, tetapi jangan terlalu kencangkan mur. Pemboltan yang longgar membuat pelat bebas bergerak sedikit, yang memudahkan pencocokan lubang baut yang tersisa. Sekitar tiga cincin pelat di belakang perakitan, masukkan baut yang tersisa. Mulailah dari tengah pelat, dan kerjakan ke arah sudut. Ketika semua baut dimasukkan, kencangkan mur. Mur harus dikencangkan terakhir hingga torsi maksimum 310±40 N-m.
